Зимняя удочка с оригинальными деталями

Предлагаемая зимняя удочка отличается некоторыми оригинальными деталями: кнопочным стопором катушки, встроенным упором, пропускными кольцами. Возможно, конструкция кажется сложной, но при определенных навыках выполнить её можно. В работе она себя показала неплохо.
Корпус удильника делаю из твёрдого дерева (берёза, бук, дуб). В бруске размером 15×25×180 миллиметров выпиливаю углубления и гнёзда, показанные на рис. 2.

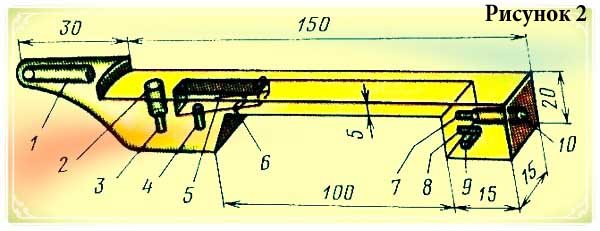

Рис. 2. Корпус удильника:
1 — гнездо (ø 6 мм) для хлыстика; 2 — гнездо для пружины фрикционного стопора катушки; 3 — гнездо под болт крепления катушки; 4 — гнездо для пружины стопора катушки; 5 — гнездо для пластины стопора катушки; 6 — отверстие под ось пластины стопора катушки; 7 — отверстие под ось кнопки замка для крышки магазина; 8 — отверстие под малое плечо стопора замка; 9 — гнездо для замка крышки магазина; 10 — гнездо для пружины стопора замка.
Рис. 1. Зимняя удочка:
1 — кивок; 2 — муфта для крепления кивка; 3 — пропускные кольца; 4 — крепление пропускных колец; 5 — хлыстик; 6 — ниппельное колечко; 7 — корпус удильника; 8 — ручка катушки; 9 — катушка; 10 — кнопка стопора катушки; 11 — слой пенопласта; 12 — планка кнопки стопора катушки; 13 — шурупы крепления планки; 14 — кнопка стопора крышки магазина; 15 — пружина стопора; 16 — крышка магазина; 17 — замок крышки магазина; 18 — заклепки крепления замка; 19 — пластина стопора катушки; 20 — пружина пластины стопора катушки; 21 — шарнир-петля крышки магазина; 22 — стопор катушки; 23 — шурупы крепления полухомута; 24 — полухомут крепления откидной подставки; 25 — откидная подставка; 26 — опора подставки; 27 — ось-болт крепления катушки; 28 — пружина фрикционного стопора катушки; 29 — шайба фрикционного стопора.
Стопор замка на крышке магазина выполняю из проволоки диаметром 2 миллиметра, которую изгибаю крючком (радиус 2,5 миллиметра), как показано на рис. 1. Малое плечо стопора имеет длину 5—6 миллиметров, большое — 20 миллиметров, оно же служит осью возвратной пружины. При монтаже вставляю со стороны магазина длинное плечо стопора в отверстие 7 на рис. 2, а малое плечо — в отверстие 8. В гнездо 10 устанавливаю возвратную пружину, предварительно сжав и зафиксировав её во время пайки стопора с кнопкой. После пайки пружину надо освободить.
Рис. 3. Кивок из медной проволоки:
1 — петля; 2 — кембрик; 3 — длинный конец щетинки; 4 — короткий конец щетинки.
Для крышки магазина выпиливаю деревянную планку толщиной 5 миллиметров, длиной 120 миллиметров. Прикрепляю крышку к корпусу петлёй-шарниром, которая на планке фиксируется с помощью алюминиевых заклёпок, а на корпусе — шурупами. Откидную подставку (рис. 10) делаю из отрезка медной или алюминиевой проволоки диаметром 3—4 миллиметров и длиной 70 миллиметров; изгибаю её, как указано на рисунке.
Рис. 4. Кивок из нихромовой проволоки:
1 — кембрик, вставленный внутрь пружины; 2 — пружина; 3 — хлыстик; 4 — муфта.
Полухомут крепления откидной подставки вырезаю из жести. Размеры и конструкция показаны на рис. 8. Канавку для подставки выдавливаю на расстоянии 5 миллиметров от края. К корпусу полухомут крепится шурупами.
Катушку также делаю сам. Из пластины (гетинакс, текстолит, пластик) толщиной 1 миллиметр вырезаю два диска диаметром 40 миллиметров; третий диск диаметром 30 миллиметров вырезаю из пластика толщиной 3—5 миллиметров. Диски складываю строго по центру (меньший — посередине) и скрепляю между собой восемью заклёпками. На нижней плоскости катушки по кругу, в зоне действия стопора, между заклёпками просверливаю гнезда глубиной 1—1,5 миллиметра под стопор катушки.
Для кнопки стопора катушки использую алюминиевую заклёпку диаметром 5—6 миллиметров. В деревянной планке, отступив от торца 10—12 миллиметров, сверлю отверстие на 0,5 миллиметра больше диаметра заклёпки. Вставив в это отверстие заклёпку, нижний конец её расклепываю.
Рис. 5. Муфта для крепления кивка на хлыстике и варианты ее установки.
Пластину стопора катушки (рис. 9) изготавливаю из жести. С одной стороны закатываю ее под ось, с другой — в 2 миллиметрах от края в просверленное отверстие приклёпываю стопор катушки. Размер пластины должен соответствовать размерам гнезда на корпусе (рис. 2позиция 5). Для того чтобы пластина не прогибалась, по всей её длине делаю ребро жёсткости (рис. 9).
Пружину пластины стопора устанавливаю в гнездо 4 (рис. 2). Стопор, поджатый пластиной, входит в одно из гнёзд на нижней плоскости катушки.
Ручка катушки сделана из болта М3 и надетого на него кембрика.
Ось-болт, на котором крепится катушка, ввинчиваю в гнездо на корпусе не до упора.
Рис. 6. Замок крышки магазина.
Рис. 7. Петля-шарнир.
Рис. 8. Полухомут откидной подставки.
Рис. 9. Пластина стопора катушки:
1 — стопор; 2 — ребро жесткости; 3 — ось.
Пружину фрикционного стопора вставляю в гнездо 2 на корпусе (рис. 2). Между пружиной и катушкой устанавливаю шайбу. Основное назначение фрикционного стопора — гасить инерционность катушки при разматывании лески.
Винипластовый хлыстик в форме усечённого конуса имеет длину до 150 миллиметров с диаметрами в основании 6 и в вершинке 2 миллиметра. В корпусе удильника крепится на клее БФ-2.
Резиновое колечко длиной 5 миллиметров вырезаю из велосипедного ниппеля; под него пропускаю леску.
Два пропускных кольца делаю из медной проволоки диаметром 0,3 миллиметра и креплю их капроновой нитью; обмотку затем покрываю клеем БФ-2.
Кивок выполнен из медной проволоки диаметром 0,3 миллиметра и щетинки. Устройство его хорошо видно на рис. 3. Кембрик на щетинку и проволоку насаживаю на клее БФ-2. Толстый конец щетинки длиной 5—6 сантиметров вставляю в меньшее отверстие на муфте и для прочности расклиниваю конусным клинышком из бамбука на клее БФ-2.
Другой способ изготовления кивка — из нихромовой проволоки диаметром 0,3 миллиметра. На стержне диаметром 2 миллиметра навиваю спиральную пружину длиной 5—6 сантиметров. Один её конец вставляю в отверстие на муфте, внутрь второго конца помещаю кембрик, предохраняющий леску от перетирания и обрыва (рис. 4).
Муфту для крепления кивка на хлыстике (рис. 5) делаю из бруска твёрдого пластика размером 5×5×6 миллиметров.
На меньшей поверхности просверливаю отверстие, соответствующее диаметру вершинки хлыстика; на большей поверхности сверлю два отверстия: одно для хлыстика на уровне уже просверленного, второе — для щетинки или пружины. Муфту с кивком можно устанавливать двояко: в одном положении кивок направлен вдоль хлыстика, в другом — под прямым углом к нему.
Рис. 10. Откидная подставка.
Корпус удильника обклеиваю твёрдым мелкопористым пенопластом толщиной 5 миллиметров. Пользуюсь при этом клеем «88», так как другие клеи на нитрооснове растворяют пенопласт.


* * *




⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾⺾
